資料下載

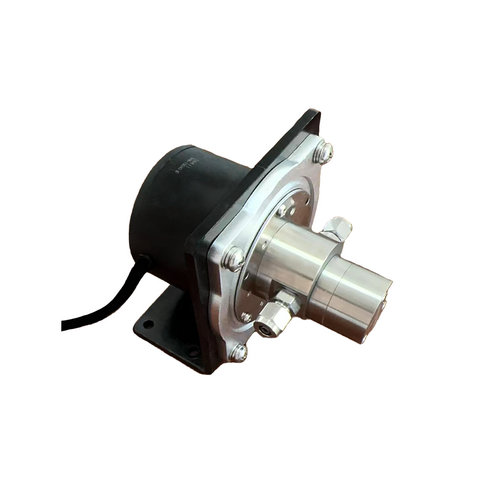

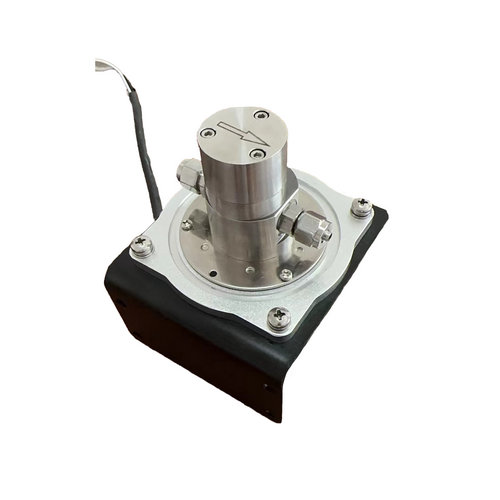

- 全鋁外殼，散熱優良
- 內置控制器，高集成度
- 體積小巧
- 寬工作電壓
- 高轉速范圍，適用性廣泛
- 無移動部件穩定可靠
- 可定制IP65防護等級
- 70瓦功率輸出
- 0-5Vdc流量，壓力動態控制
- 最大轉速6000RPM
- 最大工作電流2.8A
- 最大扭力140mNm
- 能接受最大80°溫升下工作
- 標準防護等級IP55，可以定制IP65等級

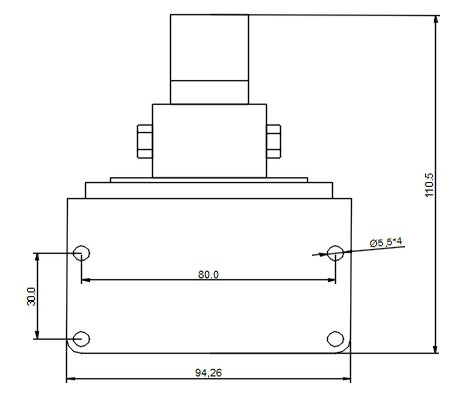

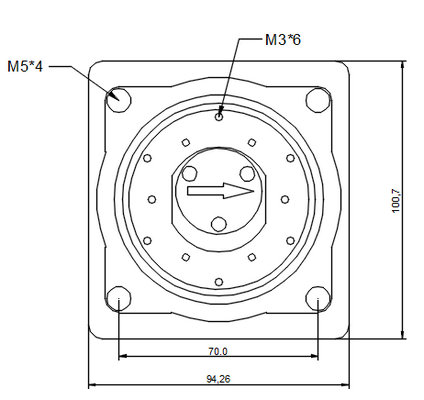

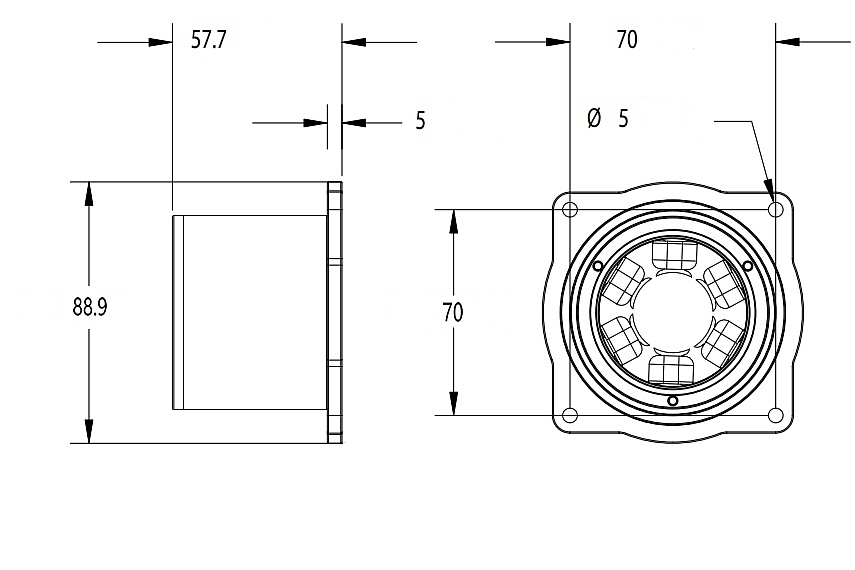

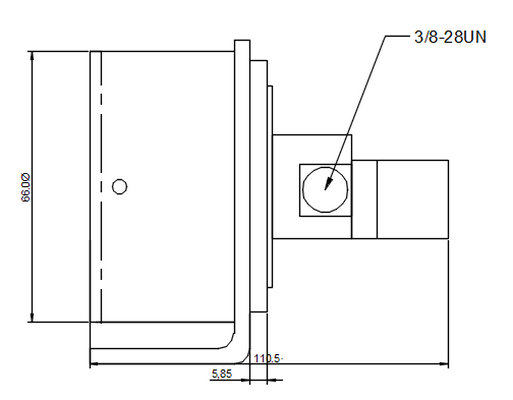

適用型號系列：A400-,EC400-,A500-,.EC500-,A800-，EC800- （帶正反轉功能）
|
序號 |
顏色 |
描述 |
功能 |
|
1 |
紅色 |
24-30Vdc |
電源正極 |
|
2 |
黑色 |
0Vdc |
電源0伏地，同時是電位器0v地 |
|
3 |
白色 |
0-5Vdc in |
轉速控制信號 |
|
4 |
黃色 |
正轉/反轉 |
正反轉切換 |
|
5 |
棕色 |
5v輸出 |
自帶5Vdc輸出，用于電位器調速電源 |
|
6 |
綠色 |
泵速反饋 |
泵速反饋脈沖信號輸出0-5Vdc方波信號，2脈沖每圈 |
|
7 |
裸線 |
接地或機殼 |
屏蔽線 |
信號線接線功能：
1，紅黑接電源，外部給白線0-5dc信號，實現動態或靜態流量壓力控制，注意同源共地。
2，紅黑接電源，棕線，白線，黑線接電位器，用于手動調速 ，白線接電位器中間腳。
4，紅黑接電源，棕線和白線短接，通電泵以最大轉速工作。
3，紅黑接電源，黃線短接黑線泵反向旋轉，放空正常旋轉。
4，電源線正負極不可接錯，接錯短路燒壞馬達。
5，綠色線按需要可以接入電子轉速表，顯示泵速，不需要就架空。
適用型號系列：A400-,EC400-,A500-,.EC500-,A800-，EC800- （不帶正反轉功能）
|
序號 |
顏色 |
描述 |
功能 |
|
1 |
紅色 |
24-30Vdc |
電源正極 |
|
2 |
黑色 |
0Vdc |
電源0伏地，同時是電位器0v地 |
|
3 |
白色 |
0-5Vdc in |
轉速控制信號 |
|
4 |
黃色 |
5Vdc輸出 |
泵自帶5v輸出信號，用于電位器調速電壓 |
|
5 |
綠色 |
泵速反饋 |
泵速反饋脈沖信號輸出0-5Vdc方波信號，2脈沖每圈 |
|
6 |
裸線 |
接地或機殼 |
屏蔽線 |
信號線接線功能：
1，紅黑接電源，外部給白線0-5dc信號，實現動態或靜態流量壓力控制，注意同源共地。
2，紅黑接電源，黃線，白線，黑線接電位器，用于手動調速 ，白線接電位器中間腳。
4，紅黑接電源，黃線和白線短接，通電泵以最大轉速工作。
5，電源線正負極不可接錯，接錯短路燒壞馬達。
6，綠色線按需要可以接入電子轉速表，顯示泵速，不需要就架空。
