技術參數適用型號A500-8N，A800-8N系列，E800-8N系列。最大流量5L/M,最大壓力20Bar.
-
本系列泵采用70瓦無刷電機驅動，該款無刷電機采用控制器內置，外轉子結構，大力矩，結構緊促，控制方便。
-
316不銹鋼泵殼，可以輸送除強酸堿外幾乎所有介質，無脈動輸送，精確定量。
本系列泵采用70瓦無刷電機驅動，該款無刷電機采用控制器內置，外轉子結構，大力矩，結構緊促，控制方便。技術參數適用型號A500-8N，A800-8N系列，E800-8N系列。最大流量5L/M,最大壓力20Bar.
一，電機參數
|
序 號 |
項 目 |
單 位 |
數 據 |
|
1 |
輸出功率 |
瓦 |
70max |
|
2 |
轉 速 |
r/m |
5500max |
|
3 |
力矩 |
mNm |
110max |
|
4 |
信號線 |
根 |
4 |
|
5 |
整體重量 |
Kg |
1.2 |
|
6 |
防護級別 |
IP |
IP55 |
|
7 |
電機殼體 |
/ |
鋁 |
二，信號線描述
|
序 號 |
顏 色 |
描 述 |
功 能 |
|
1 |
紅色 |
24Dc |
24-30vdc電源 |
|
2 |
黑色 |
0v |
電源地 |
|
3 |
白色 |
0-5vcc |
0-5Vcc輸入轉速控制 |
|
4 |
綠色 |
pwm |
5Vdc方波脈沖信號反饋輸出,2脈沖每圈 |
警告：1，電源正負極接錯，會損壞電機！
2，供電電源能輸出3A以上電流的能力，即供電電源功率建議大于100瓦.
|
序 號 |
項 目 |
描 述 |
|
1 |
泵體材料 |
316不銹鋼 |
|
2 |
齒輪材料 |
PEEK改性 |
|
3 |
泵軸材料 |
氧化鋯 |
|
4 |
密封方式 |
機械密封 |
|
5 |
密封材料 |
特氟龍（F4) |
|
6 |
驅動 |
磁力耦合驅動 |
|
7 |
隔離 |
介質電氣機械隔離（非油封隔離） |

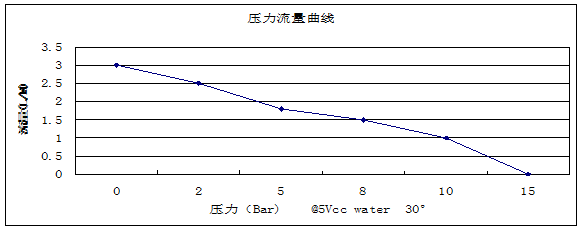

性能曲線：（A500系列）
